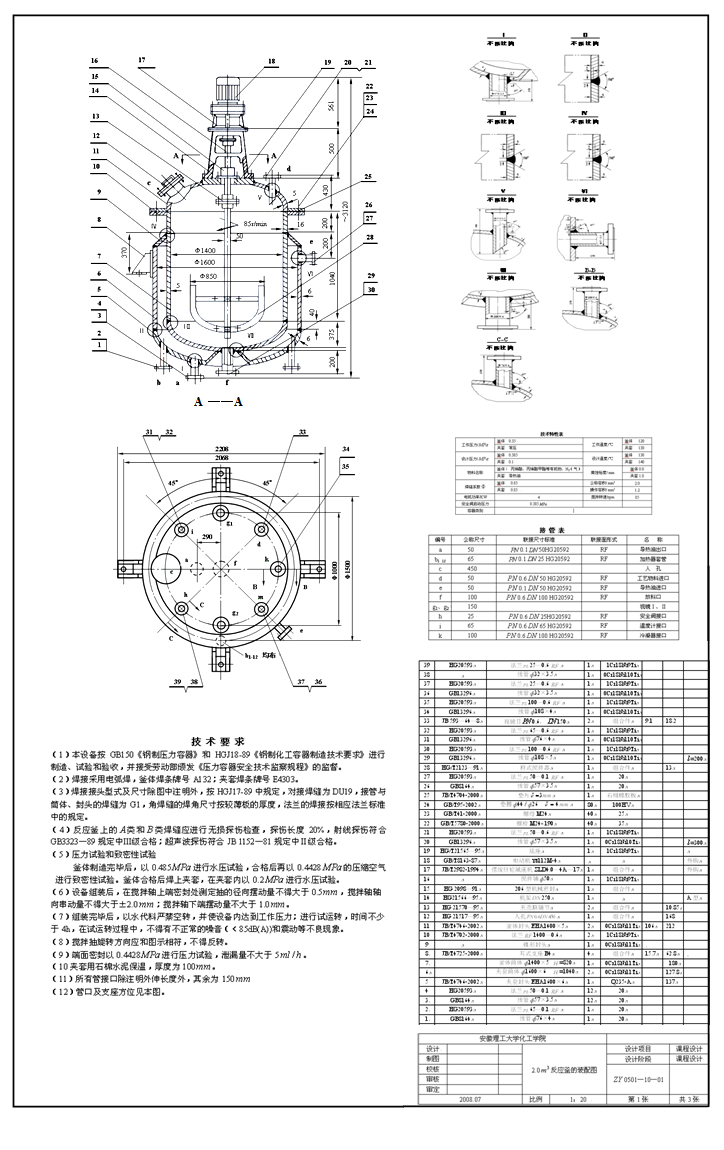

不锈钢反应釜装配图
技术特性表
工作压力/ |
釜体 0.35 |
工作温度/℃ |
釜体 120 |
夹套 常压 |
夹套 130 |
||
设计压力/ |
釜体 0.385 |
设计温度/℃ |
釜体 130 |
夹套 0.1 |
夹套 140 |
||
物料名称 |
釜体: 丙烯酸、丙烯酸甲酯等有机物、N2(气) |
腐蚀裕度/ mm |
釜体0.0 |
夹套 导热油 |
夹套1.0 |
||
焊缝系数 |
釜体 0.85 |
公称容积/ mm3 |
2.0 |
夹套 0.85 |
操作容积/ mm3 |
1.2 |
|
电机功率/KW |
4 |
搅拌转速/rpm |
85 |
安全阀启动压力 |
0.385 |
|
|
容器类别 |
Ⅰ |
接 管 表
编号 |
公称尺寸 |
联接尺寸标准 |
联接面形式 |
名 称 |
a |
50 |
0.150HG20592 |
RF |
导热油出口 |
b1…12 |
65 |
0.1 25 HG20592 |
RF |
加热器套管 |
c |
450 |
|
|
人 孔 |
d |
50 |
0.650 HG20592 |
RF |
工艺物料进口 |
e |
50 |
0.150 HG20592 |
RF |
导热油进口 |
f |
100 |
0.6100 HG20592 |
RF |
放料口 |
g1、g2 |
150 |
|
|
视镜Ⅰ、Ⅱ |
h |
25 |
0.6 25HG20592 |
RF |
安全阀接口 |
i |
65 |
0.665 HG20592 |
RF |
温度计接口 |
k |
100 |
0.6 100 HG20592 |
RF |
冷凝器接口 |
39 |
HG20593 |
法兰 25—0.6 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
38 |
|
接管 32×3.5 |
1 |
0Cr18Ni110Ti |
|
|
|
||||||
37 |
HG20593 |
法兰 25—0.6 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
36 |
GB13296 |
接管 32×3.5 |
1 |
0Cr18Ni110Ti |
|
|
|
||||||
35 |
HG20593 |
法兰 100—0.6 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
34 |
GB13296 |
接管 108×4 |
1 |
0Cr18Ni110Ti |
|
|
|
||||||
33 |
JB 593—64—8 |
视镜Ⅱ 0.6, 150 |
2 |
组合件 |
9.1 |
18.2 |
|
||||||
32 |
HG20593 |
法兰 65—0.6 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
31 |
GB13296 |
接管 76×4 |
1 |
0Cr18Ni110Ti |
|
|
|
||||||
30 |
HG20593 |
法兰 100—0.6 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
29 |
GB13296 |
接管 108×5 |
1 |
0Cr18Ni110Ti |
|
|
=200 |
||||||
28 |
HG/T2123—91 |
框式搅拌器 |
1 |
组合件 |
|
13 |
|
||||||
27 |
HG20593 |
法兰 50—0.1 |
1 |
20 |
|
|
|
||||||
26 |
GB8164 |
接管 57×3.5 |
1 |
20 |
|
|
|
||||||
25 |
JB/T4704-2000 |
垫片 |
1 |
石棉橡胶板 |
|
|
|
||||||
24 |
GB/T95-2002 |
垫圈 44 / 26 |
80 |
100HV |
|
|
|
||||||
23 |
GB/T41-2000 |
螺母M24 |
40 |
25 |
|
|
|
||||||
22 |
GB/T5780-2000 |
螺栓M24×190 |
40 |
35 |
|
|
|
||||||
21 |
HG20593 |
法兰 50—0.6 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
20 |
GB13296 |
接管 57×3.5 |
1 |
0Cr18Ni10Ti |
|
|
=300 |
||||||
19 |
HG/T21565—95 |
底座 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
18 |
GB/T8163-87 |
电动机YB112M-4 |
|
|
|
|
外购 |
||||||
17 |
JB/T2982-1994 |
摆线针轮减速机ZLD4.0—4A—17 |
1 |
组合件 |
|
|
外购 |
||||||
16 |
|
搅拌轴 50 |
1 |
1Cr18Ni9Ti |
|
|
|
||||||
15 |
HG 2098—91 |
206型机械密封 |
1 |
组合件 |
|
|
|
||||||
14 |
HG21566—95 |
机架 250 |
1 |
|
|
|
A型 |
||||||
13 |
HG 21570—95 |
夹壳联轴节 |
2 |
组合件 |
|
10.85 |
|
||||||
12 |
HG 21517—95 |
人孔 |
1 |
组合件 |
|
168 |
|
||||||
11 |
JB/T4746-2002 |
釜体封头EHA1400×5 |
2 |
0Cr18Ni11Ti |
106 |
212 |
|
||||||
10 |
JB/T4702-2000 |
法兰 1400—0.6 |
2 |
1Cr18Ni9Ti |
|
|
|
||||||
9 |
|
锥形封头 |
1 |
0Cr18Ni11Ti |
|
|
|
||||||
8 |
JB/T4725-2000 |
耳式支座B4 |
4 |
组合件 |
15.7 |
62.8 |
|
||||||
7 |
|
釜体筒体 1400×5 =820 |
1 |
0Cr18Ni11Ti |
|
180 |
|
||||||
6 |
|
夹套筒体 1600×6 =1040 |
2 |
0Cr18Ni11Ti |
|
127.8 |
|
||||||
5 |
JB/T4746-2002 |
夹套封头EHA1600×6 |
1 |
Q235-A |
|
137 |
|
||||||
4 |
HG20593 |
法兰 50—0.1 |
12 |
20 |
|
|
|
||||||
3 |
GB8164 |
接管 57×3.5 |
12 |
20 |
|
|
|
||||||
2 |
HG20593 |
法兰 65—0.1 |
1 |
20 |
|
|
|
||||||
1 |
GB8164 |
接管 76×4 |
1 |
20 |
|
|
|
||||||
件号 |
图号或标准号 |
名 称 |
数量 |
材料 |
单重 |
总重 |
备注 |
||||||
总量 |
|||||||||||||
安徽理工大学化工学院 |
|
||||||||||||
设计 |
|
|
2.0反应釜的装配图 |
设计项目 |
课程设计 |
||||||||
制图 |
|
|
设计阶段 |
课程设计 |
|||||||||
校核 |
|
|
0501—10—01 |
|
|||||||||
审核 |
|
|
|||||||||||
审定 |
|
|
|||||||||||
2008.07 |
比例 |
1:20 |
第1张 |
共3张 |
技 术 要 求
(1)本设备按GB150《钢制压力容器》和HGJ18-89《钢制化工容器制造技术要求》进行制造、试验和验收,并接受劳动部颁发《压力容器安全技术监察规程》的监督。
(2)焊接采用电弧焊,釜体焊条牌号A132;夹套焊条牌号E4303。
(3)焊接接头型式及尺寸除图中注明外,按HGJ17-89中规定,对接焊缝为DU19,接管与筒体、封头的焊缝为G1,角焊缝的焊角尺寸按较薄板的厚度,法兰的焊接按相应法兰标准中的规定。
(4)反应釜上的 类和 类焊缝应进行无损探伤检查,探伤长度20%,射线探伤符合GB3323—89规定中Ⅲ级合格;超声波探伤符合JB 1152—81规定中Ⅱ级合格。
(5)压力试验和致密性试验
釜体制造完毕后,以0.485 进行水压试验,合格后再以0.4428 的压缩空气进行致密性试验。釜体合格后焊上夹套,在夹套内以0.2 进行水压试验。
(6)设备组装后,在搅拌轴上端密封处测定轴的径向摆动量不得大于0.5 ,搅拌轴轴向串动量不得大于±2.0 ;搅拌轴下端摆动量不大于1.0 。
(7)组装完毕后,以水代料严禁空转,并使设备内达到工作压力;进行试运转,时间不少于4h,在试运转过程中,不得有不正常的噪音(<85dB(A))和震动等不良现象。
(8)搅拌抽旋转方向应和图示相符,不得反转。
(9)端面密封以0.4428 进行压力试验,泄漏量不大于5 。
(10)夹套用石棉水泥保温,厚度为100 。
(11)所有管接口除注明外伸长度外,其余为150
(12)管口及支座方位图见管口方位图。
