反应釜设计制造中搅拌装置的选择

选择搅拌器

由结构选择时所写，本釜选用推进式搅拌器。
根据搅拌器直径与罐体内径之比常取0.2～0.5，选取[5]搅拌器,其主要尺寸如下图3-1：


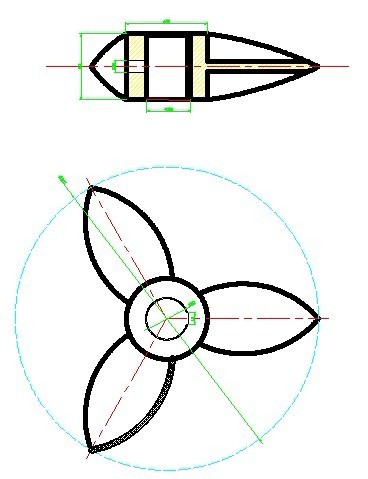

图3-1 推进式搅拌器的结构
搅拌器直径
搅拌轴直径 ；


键槽 b=12mm
t=43.6mm
H=65mm
质量 3.62kg
N/n不大于0.02

设计搅拌轴

(1)搅拌轴的材料：选用45钢。
(2)搅拌轴的结构：连接桨式的轴头较简单，因用螺栓对夹，所以用光轴即可；与联轴器配合的轴头结构需要车削台肩，开键槽，轴端还需要车螺纹，轴的具体结构如下图所示：


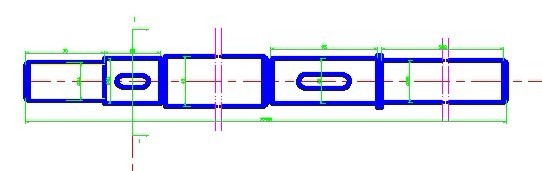

图3-2 搅拌轴
(3)搅拌轴强度校核
根据任务书，选用电机Y32M2-6。
选用轴功率P=4kw,轴转速n=200r/min,45钢扭转切应力 ，系数取122，则

考虑开键槽和物料对轴的腐蚀，轴径扩大12%，即 。
故d圆整为40mm满足强度要求。
(4)搅拌轴的形位公差和表面粗糙度要求：一般搅拌轴要求运转平稳，为防止轴的弯曲对轴封处的不利影响，因此，轴安装和加工要控制轴的直度，由于搅拌轴转速 ，直线度允差1000：0.1.
(5)安装轴承处轴的公差带采用k6，外壳孔的公差带采用H7，安装轴承的配合表面粗糙度Ra取0.8，外壳孔与轴承配合表面粗糙度Ra取1.6。
